产品详情
 | 丹尼逊M3B系列叶片泵马达 |
| 型號说明 ............................................................................................................................................................. 例 : M3B-036-1N00-B101 |
1. M3B-036-1N00-B101................................. 系列号
2. M3B-036-1N00-B101.................................... 排量
3. M3B-036-1N00-B101....................................... 轴 4. M3B-036-1N00-B101.................................... 转向
| 5. M3B-036-1N00-B101.................................... 油口
6. M3B-036-1N00-B101................................. 设计号 7. M3B-036-1N00-B101............................. 密封等级
8. M3B-036-1N00-B101............................. 油口连接
| |||||||||||||||||||||||||||||||||||||||
顺时针： A口进油口   |

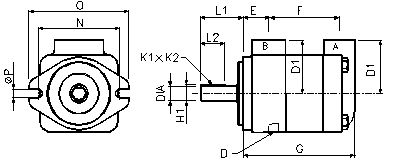

| M3B |
E | 33.3 | |
F | 92.0 | |
G | 145.9 | |
J1 | 82.55 | |
N | 106.4 | |
O | 130.0 | |
ÆP | 11.1 | |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|

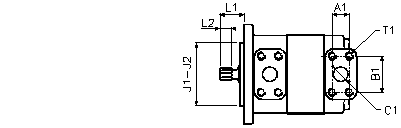

轴 | 安装尺寸 (mm) | ||||||
L1 | L2 | 直径 | K1 x K2 | H1 |
| ||
1 | 平键 无 SAE (Æ22.2) | 55.6 | 31.7 | 19.050 - 19.000 | 4.76 x 4.71 | 21.12 |
|
3 | 花键 SAE-A | 31.5 | 14.9 | Class 1 - J498b 16/32 d.p. - 9 牙 | |||
4 | 花键 SAE-B | 44.7 | 25.5 | Class 1 - J498b 16/32 d.p. - 13 牙 | |||
油口 | A & B | 泄漏油口 | |||||||
SAE 4 螺栓法兰油口 备选 01 | 螺纹油口 | ||||||||
安装尺寸 | A1 | B1 | C1 | D1 | T1螺纹 | 备选 00 (SAE) | 备选 02 (BSPP) | SAE | BSPP |
22.2 | 47.6 | 点击打开链接19.0 | 69.8 | 3/8” 16 UNC x 19.0 | 1 1/16” UNF x 19.0 | ¾” x 19.0 | 9/16” 18 UNF | 3/8” | |
